Meaisíní Gearrtha Metallographic: Cineálacha, Roghnú & Treoir

Cad é a Meaisín Gearradh Metallographic ?

Is éard atá i meaisín gearrtha meiteagrafach — ar a dtugtar freisin meaisín gearrtha miotalagrafach, meaisín scoite meiteagrafach, nó gearrthóir miotalagrafach — uirlis bheachtais a úsáidtear chun eiseamail mhiotail, ceirmeacha, ilchodacha nó mianraí a ghearradh mar ullmhúchán do scrúdú micreascópach. Is é an riachtanas sainithe a scarann ​​trealamh gearrtha miotalagrafach ó shábha ghinearálta miotalóireachta damáiste íosta do mhicreastruchtúr an eiseamail ag an dromchla gearrtha agus in aice leis : gan aon chrios a bhfuil tionchar ag teas air, gan aon dífhoirmiúchán meicniúil, gan smearadh ar chéimeanna boga, agus gan aon scoilteadh ar chéimeanna brittle.

Cuirtear tús le hullmhú sampla metallographic le rannánú. Braitheann gach rud a leanas - gléasta, meilt, snasú, eitseáil, agus scrúdú micreascópach - go hiomlán ar cháilíocht an ghearrtha tosaigh. Tugann rannóg a tháirgtear le teas nó brú iomarcach déantúsáin isteach nach féidir a aithint ó fhíor-lochtanna ábhartha faoin micreascóp, rud a fhágann go bhfuil an anailís neamhbhailí. Dá bhrí sin, is é an bunscil in ullmhú samplaí saotharlainne ná an trealamh gearrtha miotalagrafach ceart a roghnú agus a oibriú do gach aicme ábhair.

Deighleoga an mhargaidh gearrthóra miotalagrafaíochta ina dhá phríomhchineál ionstraime - meaisíní gearrtha scríobach agus sábha cruinneas íseal-luas — gach ceann díobh optamaithe le haghaidh catagóirí éagsúla ábhar agus ceanglais cháilíochta. Tá sé riachtanach cumais agus teorainneacha gach cineál a thuiscint d'aon saotharlann a shonraíonn trealamh ullmhaithe sampla miotail.

Cineálacha Trealaimh Miotalagrafaíochta Roinnte

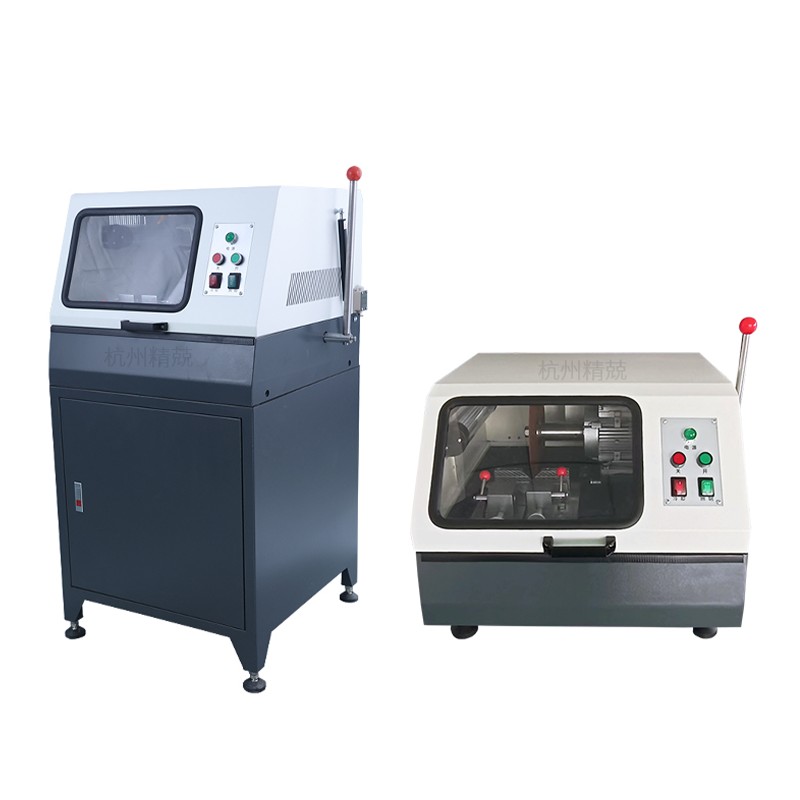

Gearrthóir scríobach miotalachach (Meaisín Gearrtha)

Úsáideann an gearrthóir scríobach miotalagrafach - ar a dtugtar sábh miotalagrafach scoite freisin, trealamh scoite miotalóireachta, nó sábh altála ullmhaithe samplach - as roth tanaí, rothlach scríobach chun eiseamail a ghearradh trí mheilt seachas sábhadh. Is diosca scríobach nasctha é an roth (ocsaíd alúmanaim d'ábhair neamhfheiriúla, cairbíd sileacain le haghaidh neamhfheiriúil agus criadóireacht) a bhaintear ábhar trí scríobadh ar feadh an eitleáin ghearrtha. De ghnáth bíonn trastomhais rothaí idir 150 mm agus 400 mm, agus luasanna fearsaidí ó 2,000 go 5,000 RPM ag brath ar mhéid agus ábhar an mheaisín.

Is é an athróg ríthábhachtach in oibríocht meaisín gearrtha scríobach giniúint teasa ag an gcomhéadan gearrtha . Gineann an t-alt scríobach teas cuimilte go bunúsach; mura rialaítear é, ardaíonn an teas seo teocht an eiseamail os cionn na tairsí claochlaithe nó faghartha céime - ag athrú an mhicreastruchtúr a bhfuil an gearrtha ceaptha a nochtadh le haghaidh anailíse. Tugann meaisíní gearrtha miotalagrafacha nua-aimseartha aghaidh ar seo córais chuisnithe tuilte a sheachadann sreabhán gearrtha díreach chuig an gcomhéadan eiseamail rotha ar feadh an ghearrtha, ag coinneáil teocht an eiseamail faoi bhun 50–60°C fiú i gciorruithe fada trí chruach chóimhiotail dhian.

Roinneann gearrthóirí scríobacha miotalagrafaíochta tuilleadh de réir a meicníochta beathaithe:

• Meaisíní scoite láimhe: Cuireann an t-oibreoir fórsa beatha i bhfeidhm de láimh trí ghéag mhaighdeogach. Oiriúnach d'ábhair chruas bog-go meán agus tréchur measartha. Costas caipitil níos ísle, ach braitheann comhsheasmhacht an fhórsa beatha ar scil an oibreora.
• Meaisíní scoite uathoibríocha: Cuirtear fórsa beatha i bhfeidhm ag actuator mótair (leictrimheicniúla nó aeroibrithe) le paraiméadair ráta beatha in-ríomhchláraithe agus fórsa. Seachadann meaisíní gearrtha uathoibríocha caighdeán gearrtha níos comhsheasmhaí, cumasaíonn siad oibriú gan duine le haghaidh baisc-ghearradh, agus tá siad riachtanach d’eiseamail chrua, bhréige nó ardluacha i gcás ina mbeadh beathú neamh-chomhsheasmhach ina chúis le luchtú rotha nó le briseadh eiseamail.

Sábha Mhiotalógach ar Luas Íseal (Meaisín Roinnte Beachtais)

Feidhmíonn an sábha íseal-luas mhiotalagrafaíochta - dá ngairtear meaisín gearrtha beachtas, sábh trasnaithe miotalagrafaíochta, nó meaisín ullmhúcháin sampla miotalagrafaíochta d'eiseamail íogaire - ag luasanna rotha i bhfad níos ísle (100-500 RPM) ag baint úsáide as lann sliseog diamanta seachas roth scríobach. An meascán de luas gearrtha mall agus an kerf thar a bheith tanaí de lann diamanta ( 0.1–0.5 mm in aghaidh 0.5–1.5 mm le haghaidh rothaí scríobacha ) gineann sé teas diomaibhseach agus beagnach gan aon dífhoirmiúchán meicniúil san eiseamal.

Baineann an chonaic íseal-luas ualach trí mheicníocht beatha marbh-ualaithe nó earrach-luchtaithe seachas gníomhaithe faoi thiomáint, rud a cheadaíonn fórsaí an-éadrom, rialaithe a chaomhnaíonn fiú na gnéithe microstructural is leochailí. Fágann sin gurb í an rogha ionstraim le haghaidh:

• Comhpháirteanna leictreonacha agus cláir chiorcaid — tá gá le hailt tanaí solder, sraitheanna idirmhiotalacha, agus rianta copair a ghearradh gan damáiste chun trasghearrthacha a scrúdú gan smearadh nó scoilteadh
• Ábhair brittle agus scagach — criadóireacht, bratuithe teirmeacha spraeála, cairbídí sintéaraithe, agus samplaí geolaíocha a bhrisfeadh faoi fhórsaí an ghearrtha scríobach
• Eiseamail bhitheolaíocha agus mianraí — cnámh, cruan fiacail, gearrthacha mianracha don pheitragrafaíocht, agus ábhair ilchineálacha dá samhail
• Codanna tanaí le haghaidh ullmhú sampla TEM — i gcás ina gcaithfear an túsghearradh a dhéanamh chomh gar agus is féidir don sprioc-réigiún leis an gciseal damáiste íosta is féidir don fhodhromchla
• Miotail bhog agus bratuithe — ór, indium, stán, agus cóimhiotail bhog sádrála a smearadh go tubaisteach faoi choinníollacha rotha scríobach

Is tréchur atá sa chomhbhabhtáil don chruinneas seo: d’fhéadfadh go mbeadh 15-60 nóiméad ag teastáil ó shábh ísealluais chun gearradh a chríochnú a chríochnódh gearrthóir scríobach laistigh de dhá nóiméad. I gcás eiseamail ardluacha nó neamh-athsholáthair, tá údar iomlán leis an gcostas ama seo; le haghaidh gnáth-ghearradh barra cruach i rialú cáilíochta táirgthe, níl sé.

Rothaí agus Lanna Gearrtha: Croí Trealamh Scoite Miotalagrafaíochta

Is é roghnú rotha agus lann an cinneadh inchaite is tábhachtaí maidir le roinn mhiotalagrafaíochta. Táirgeann roth mícheart don ábhar atá á ghearradh teas iomarcach, caitheamh roth tapa, agus droch-chaighdeán gearrtha beag beann ar cháilíocht an mheaisín. Táirgeann an roth ceart don ábhar alt glan, fionnuar, saor ó dhéantán le saolré inghlactha roth agus luas gearrtha.

Rothaí Gearrtha Scrábacha

Sonraítear rothaí scoite scríobach de réir cineál scríobach, cruas bannaí, agus struchtúr (porosity). Is iad na rialacha ginearálta roghnúcháin:

• Rothaí ocsaíd alúmanaim (Al₂O₃). — maidir le hábhair neamhfheiriúla: cruacha carbóin, cruacha cóimhiotail, cruach dhosmálta, cruach uirlisí, agus iarann teilgthe. Tá ocsaíd alúmanaim níos déine ná iarann ​​agus soláthraíonn sé gearradh éifeachtach gan ró-chaitheamh roth sna hábhair seo.
• Rothaí chomhdhúile sileacain (SiC). — le haghaidh ábhar neamhfheiriúil (alúmanam, copar, práis, cré-umha, tíotáiniam, cóimhiotail mhaignéisiam), criadóireacht, agus ábhair teasfhulangacha. Tá chomhdhúile sileacain níos géire agus laghdaítear le giniúint teasa níos lú i gcóimhiotail neamhfheiriúla atá níos boige agus níos íogaire go teirmeach.
• Cruas bannaí: Úsáidtear rothaí bog-nasctha (ainmniúchán grád B nó C i bhformhór na gcóras) le haghaidh ábhair chrua — scaoileann an banna gráinní scríobacha caite go tapa, ag nochtadh imill úra agus ag cosc ar ghloiniú rotha. Úsáidtear rothaí crua-nasctha (grád E–H) le haghaidh ábhair bhog - coinníonn an banna níos láidre gráinní scríobach níos faide, rud a chuireann cosc ar an roth a bheith ag caitheamh ró-thapa in ábhair ísealfhriotaíochta.
• Treisithe vs. neamhthreisithe: Déantar rothaí scoite miotalagrafaíochta saotharlainne a threisiú le snáithín gloine ar mhaithe le sábháilteacht ag luasanna arda rothlaithe na meaisíní gearrtha. Ní ceadmhach rothaí neamhthreisithe a úsáid ar threalamh scoite mótair.

Lanna Wafering Diamond le haghaidh Sábha Ísealluais

Sonraítear lanna sliseog Diamond le haghaidh meaisíní gearrtha cruinneas de réir tiúchan diamanta, cineál bannaí (banna miotail, banna roisín), agus tiús lann. Tiúchan Diamond níos airde tugann sé saol lann níos faide ar chostas níos airde; lanna bannaí roisín tá gearrtha níos ionsaithí agus níos tapúla; lanna banna miotail tá siad níos marthanaí agus níos oiriúnaí d'ábhair chrua, dlútha mar chomhdhúile cementáilte agus ardcheirmeacht. Rialaíonn an roghnú tiús lann leithead an choirn agus caillteanas ábhar - i gcás eiseamail ardluacha nó nuair a bhíonn gá le suíomh beacht gné, laghdaítear lanna níos tanaí an t-ábhar a bhaintear as gach gearrtha.

Sonraíochtaí Buntábhachtacha Nuair a Roghnaítear Meaisíní Roinnte Miotalagrafaíochta

Chun trealamh ullmhúcháin sampla miotail a shonrú ní mór paraiméadair feidhmíochta an mheaisín a mheaitseáil le méideanna eiseamail, cineálacha ábhar, riachtanais tréchur, agus caighdeáin cháilíochta na saotharlainne. Is iad na paraiméadair seo a leanas na critéir mheastóireachta is tábhachtaí:

Uasmhéid Eiseamail agus Cumas Clampála

Sainmhíníonn an leas-eiseamal nó an córas clampála an trasghearradh uasta is féidir a choinneáil go daingean lena ghearradh. Freastalaíonn gearrthóirí scríobacha miotalagrafaíochta saotharlainne ar thrasghearrthacha eiseamail ó chúpla milliméadar suas go dtí 60-80 mm trastomhas le haghaidh samhlacha binse-barr, agus suas go dtí 150 mm nó níos mó le haghaidh trealamh altála scála táirgeachta atá ina sheasamh ar an urlár. Caithfidh an córas clampála an t-eiseamal a choinneáil go docht gan aon ghluaiseacht a cheadú le linn an ghearrtha - cruthaíonn aon ghluaiseacht eiseamail cliathánach agus an roth i dteagmháil le dromchla gearrtha cuartha agus féadann sé an roth scríobach a bhriseadh go tubaisteach.

Luas Roth nó Lanna agus Rialú Luas Inathraithe

Is gnách go n-oibríonn meaisíní scoite scríobach ag luasanna fearsaidí seasta sa raon 2,800–3,500 RPM le haghaidh trastomhais rotha caighdeánach. Tá buntáiste ag baint le rialú luais inathraithe do shaotharlanna a ghearrann cineálacha éagsúla ábhar – laghdaíonn luasanna níos ísle giniúint teasa i gcóimhiotail neamhfheiriúla atá íogair ó thaobh teirmeach de, agus d’fhéadfadh go mbeadh uasluas ag teastáil chun ranna cruach ar thrastomhas mór a ghearradh go héifeachtach. Soláthraíonn sábha íseal-luas le luas athraitheach leanúnach (go hiondúil 1–500 RPM) an tsolúbthacht uasta chun paraiméadair ghearrtha a oiriúnú do gach sonraíocht ábhair agus lann.

Rialú Fórsa Beatha agus Uathoibriú

rialaíonn meaisíní rannánaithe miotalagrafaíochta uathoibríoch an fórsa beathaithe trí mhótair servo nó córais actuator aeroibrithe, le fórsa in-ríomhchláraithe don úsáideoir agus socruithe ráta beatha. Beatha faoi rialú fórsa — i gcás ina gcoimeádann an meaisín fórsa teagmhála tairiseach beag beann ar fhriotaíocht ábhair — go bhfuil sé níos fearr ná beatha faoi luas-rialaithe le haghaidh eiseamail ilchineálacha (m.sh. samplaí cumaisc nó táthúcháin a thrasnaíonn criosanna ilábhar), toisc go n-oiriúnaíonn sé go huathoibríoch do chruas an ábhair áitiúil agus go seachnaíonn sé ró-ualach rotha i gcéimeanna crua. Comhcheanglaíonn na meaisíní ullmhaithe samplacha miotalóireachta uathoibríocha is fearr próifílí fórsa in-ríomhchláraithe le braite tosaigh bog agus deireadh gearrtha chun caitheamh roth agus damáiste eiseamail a íoslaghdú le linn na timthriall gearrtha.

Dearadh Córas chuisnithe

Cinneann seachadadh an chuisnithe go díreach teocht an eiseamail le linn altála scríobach. Seachadann córais chuisnithe éifeachtacha ar threalamh scoite miotalagrafaíochta 3-10 lítear in aghaidh an nóiméid de shreabhán gearrtha trí soic atá suite ar an dá thaobh den roth ag an gcomhéadan gearrtha, ag cinntiú go bhfuil an crios kerf ar fad tuilte ar fud an ghearrtha. Leathnaíonn córais chuisnithe athfhillte le humair socraithe agus scagacháin saol an chuisnithe agus cuireann siad cosc ​​ar charnadh swarf sa chrios gearrtha. Maidir le saotharlanna a bhfuil imní orthu faoi éilliú eiseamail i gcuisneoir (tá sé tábhachtach d’anailís cheimiceach a dhéanamh ina dhiaidh sin), is roghanna eile iad córais chuisnithe uisce ghlan nó gearradh tirim le rothaí teasa íseal atá sainfhoirmithe.

Creathadh agus Rigidity

Cuireann dochtacht an mheaisín - friotaíocht an fhráma, an fhearsaid, agus an chórais clampála in aghaidh sraonadh faoi fhórsaí gearrtha - isteach go díreach ar Maoile an dromchla gearrtha agus ar chomhthreomhaireacht. Tugann creathadh le linn gearrtha isteach waviness isteach sa aghaidh gearrtha nach mór a bhaint trí céimeanna breise meilt, ag cur amú ábhar eiseamail agus am ullmhúcháin. Is sainairíonna iad frámaí meaisín iarann ​​teilgthe nó cruach táthaithe, imthacaí fearsaidí beachtas le lamháltais rith amach sainithe, agus feisteas bonn frith-chreathadh de threalamh gearrtha miotalachach ardchaighdeáin. Sonraíochtaí rith amach fearsaid foilsithe de ≤0.01 mm TIR ionstraimí beachta a idirdhealú ó mheaisíní scoite de ghrád táirgeachta.

Dea-Chleachtais le haghaidh Gearradh Samplach Miotalógach: Earráidí Coiteann a Sheachaint

Fiú amháin leis an roghnú ceart meaisín agus roth, tugann droch-chleachtas oibriúcháin isteach déantúsáin a chuireann isteach ar anailís mhiotalagrafaíochta. Léiríonn na cleachtais seo a leanas an taithí saotharlainne carntha trasna ullmhúcháin sampla miotalóireachta:

• Ná tirim-gearrtha le rothaí scríobacha. Is féidir le gearrtha tirim amháin - fiú gearr gearr - teocht an dromchla a ardú os cionn 200 ° C i cruach, rud a fhágann go ndéantar struchtúir martensitic a mhaolú agus ciseal bán eitseála a thabhairt isteach atá inbhraite faoi mhicreascópacht optúil. Fíoraigh sreabhadh an chuisnithe i gcónaí sula dtosaíonn tú ar an gearrtha.
• Feistigh eiseamail leochaileacha nó scagach sula ngearrtar iad. Ba chóir bratuithe teirmeacha spraeála, ábhair cúr, agus dlúthdhioscaí sintéaraithe scagach a líonadh i bhfolús le roisín eapocsa sula ndéantar iad a ghearradh chun cosc ​​a chur ar tharraingt amach agus titim pores le linn gearrtha. Tacaíonn an roisín leis an micreastruchtúr le linn na gcéimeanna ullmhúcháin go léir ina dhiaidh sin.
• Ceadaigh achar leordhóthanach ó ghnéithe suimiúla. Tá méid áirithe damáiste déanta don aghaidh ghearrtha féin — fiú leis an gcleachtas is fearr maidir le rannóga. Roinn ar a laghad 1-2 mm ar shiúl ó ghné chriticiúil (líne comhleá weld, comhéadan sciath, barr crack) agus bain an ciseal damáiste trí mheilt sula nochtar an ghné lena scrúdú.
• Úsáid an fórsa beatha cuí don ábhar. Is cúis le fórsa beatha iomarcach i ngearrthóg scríobach - go háirithe in ábhair chrua brioscacha - sraonadh rotha, gearrthacha cuartha, agus spící teirmeacha. Tosaigh leis an bhfórsa íosta a bhaineann amach dul chun cinn gearrtha seasta agus a mhéadú ach amháin má breathnaítear gloiniú roth (caillteanas gníomhaíochta gearrtha).
• Gúna rothaí scríobacha go rialta. Gearrtar roth scríobach glónraithe nó luchtaithe go mall, gineann sé an iomarca teasa, agus féadann sé briseadh faoi fhórsa beatha méadaithe. Gúna an roth le cóirséad diamanta aon phointe nó bata gléasta ag na chéad chomharthaí d'éifeachtúlacht gearrtha laghdaithe.
• Taifead paraiméadair rannála do gach eiseamal. I gcomhthéacs anailíse teipe agus taighde, cruthaítear rian iniúchta trína bhféadfar aon déantúsán deighilte a shainaithint agus a idirdhealú ó fhíor-lochtanna ábhair le linn na céime tuairiscithe trí chineál an innill, sonraíocht rotha, cineál an chuisnithe, an fórsa beathaithe agus fad gearrtha gach eiseamail a dhoiciméadú.

Trealamh Gearradh Metallographic i gComhthéacs: An Sreabhadh Oibre Ullmhúcháin Samplach Iomlán

Is é an chéad chéim i seicheamh ullmhúcháin sainithe trealamh gearrtha miotalagrafaíochta. Soiléirítear le tuiscint a fháil ar cá bhfuil an rannánú laistigh den sreabhadh oibre níos leithne cén fáth a bhfuil tionchar chomh díréireach ag caighdeán gearrtha ar thorthaí anailíse deiridh.

1. Roinnt — meaisín scoite miotalagrafach nó sábha ar luas íseal a tháirgeann an chuid tosaigh. Cinneann cáilíocht gearrtha cé mhéad ábhar a chaithfear a bhaint sa mheilt ina dhiaidh sin chun teacht ar dhromchla gan damáiste.
2. Gléasta — tá an t-alt imchochlaithe i roisín teirmeasúite nó fuar-leigheas (epocsa, feanólach, aicrileach) chun poc caighdeánaithe inláimhsithe a chruthú do na céimeanna ina dhiaidh sin agus chun tacú le himill eiseamail agus le gnéithe leochaileacha le linn snasta.
3. Meilt — má dhéantar pasanna comhleanúnacha ar pháipéir mheilte (SiC nó le diamant-nasctha) de laghdú ar mhéid an ghríne, baintear an ciseal damáiste ó ghearradh agus bunaigh dromchla cothrom plánach. Tá doimhneacht na meilt atá ag teastáil i gcomhréir go díreach le déine an damáiste don altú - laghdaítear an t-am meilt 30-50% i gcomparáid leis an gcrannchur nach bhfuil rialaithe go dona ag baint leis an altáil ardchaighdeáin.
4. Snasú — baintear fionraí diamanta nó snasta colóideach ar lapaí éadach na scratches meilte atá fágtha chun bailchríoch scátháin a tháirgeadh atá saor ó dhífhoirmiú. Is gnách go mbíonn gairbhe dromchla deiridh ar eiseamail mhiotalagrafaíochta snasta ná Ra <0.01 µm.
5. Eitseáil — nochtann eitseáil cheimiceach nó leictrealaíoch teorainneacha gránach, teorainneacha céime, agus gnéithe micreastruchtúrtha trí ionsaí roghnach a dhéanamh ar phasanna agus ar threoshuímh éagsúla. Is é an eitsint is coitianta a úsáidtear le haghaidh cruach carbóin agus íseal-chóimhiotail ná 2-4% Nítreach (aigéad nítreach in eatánól); Úsáideann steels dhosmálta austenític imoibrí Kalling nó eitseáil leictrealaíoch in aigéad ocsaileach.
6. Scrúdú — déantar micreascópacht optúil, scanadh micreascópachta leictreon (SEM), díraonadh cúlscaipeadh leictreoin (EBSD), speictreascópacht X-ghathaithe atá scaipthe ar fhuinneamh (EDS), agus tástáil chruas ar an dromchla ullmhaithe chun micreastruchtúr an ábhair, comhdhéanamh céime, méid gráin, cuimsiú an ábhair, tiús brataithe, agus deilbhíocht lochtanna a shainiú.

Íocann an infheistíocht i dtrealamh gearrtha miotalagrafach ardcháilíochta agus roghnú roth ceart torthaí cumaisc thar gach céim ullmhúcháin ina dhiaidh sin - ag laghdú am meilt, ag caomhnú geoiméadracht eiseamail, ag cosaint gnéithe leochaileacha, agus ag cinntiú gurb é an micreastruchtúr a breathnaíodh faoin micreascóp an fíor-mhicrstruchtúr ábhair, ní déantúsán ullmhúcháin.
