I réimse na heolaíochta ábhar agus rialú cáilíochta, tá ról ríthábhachtach ag anailís mhiotalagrafaíochta maidir le micreastruchtúr agus airíonna miotail agus cóimhiotail a thuiscint. I measc na n-uirlisí riachtanacha sa phróiseas seo, seasann an meaisín inlay metallographic amach mar threalamh bunchloch le haghaidh ullmhú samplach. Cuireann sé ar chumas teicneoirí agus taighdeoirí eiseamail a shuiteáil go héifeachtach, ag cinntiú cobhsaíocht, beachtas agus in-atáirgtheacht le linn oibríochtaí meilt agus snasta ina dhiaidh sin.
A meaisín inlay metallografach ceadaíonn sé modhanna gléasta te agus fuar araon, a fhreastalaíonn ar raon leathan de chineálacha samplaí, lena n-áirítear miotail, cumaisc agus ábhair neamh-mhiotalacha. Trí eiseamail a leabú i roisín, is féidir le teicneoirí samplaí leochaileacha nó beaga a láimhseáil go sábháilte, ag caomhnú a ngnéithe micreastruchtúir lena scrúdú cruinn faoi mhicreascóip nó faoi ionstraimí anailíseacha eile.
Tá an t-éileamh méadaitheach ar uathoibriú agus ar shreafaí oibre saotharlainne ard-thréchur tar éis éabhlóid na n-ábhar inleagtha miotalagrafaíochta a bhrú chun cinn, ó phreasanna láimhe traidisiúnta go córais lán-uathoibrithe atá feistithe le rialú teochta, cumais folúis, agus comhéadain atá éasca le húsáid. Ní hamháin go bhfeabhsaíonn na dul chun cinn seo éifeachtúlacht oibriúcháin ach laghdaítear earráid dhaonna freisin, rud a chuireann le hiontaofacht staidéir mhiotalagrafaíochta.
Forbhreathnú Meaisín Inlay Metallographic

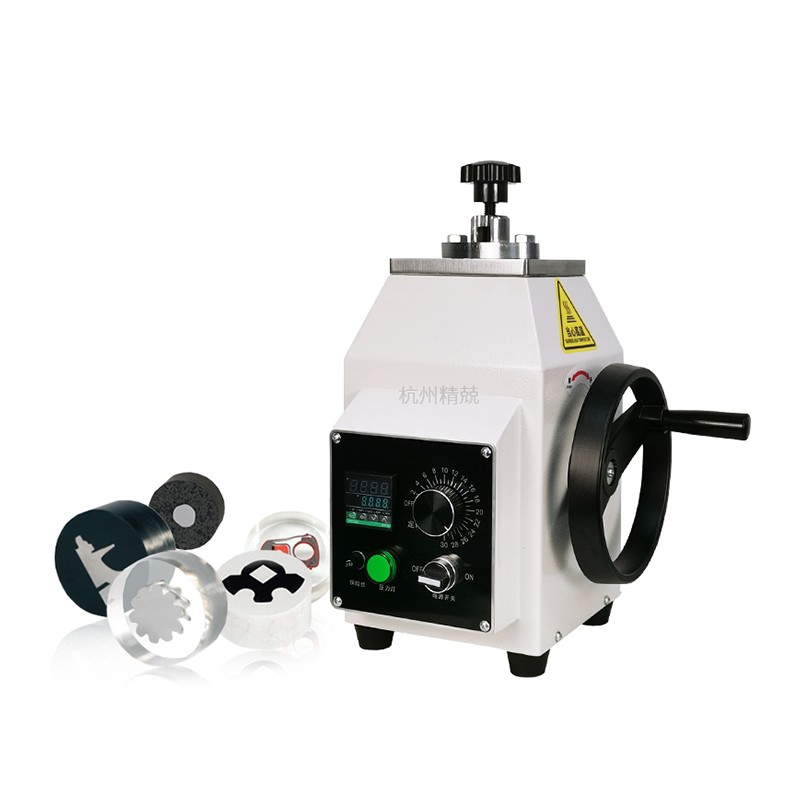

Is feiste speisialaithe é meaisín inleagtha meiteagrafach atá deartha chun eiseamail ábhair a leabú i meán soladach, roisín de ghnáth, chun láimhseáil, meilt agus snasta a éascú. Is í príomhfheidhm an mheaisín seo feistis samplacha cobhsaí agus aonfhoirmeacha a chruthú a chaomhnaíonn sláine mhicreastruchtúr an eiseamail, rud a cheadaíonn scrúdú meiteagrafach beacht.
Tá cineálacha éagsúla d'earraí inleagtha miotalagrafaíochta ann, a aicmítear go príomha bunaithe ar a modh gléasta: gléasadh te, gléasta fuar, agus gléasadh uathoibríoch.
- Meaisíní gléasta te : Úsáid teas chun roisíní thermosetting timpeall an eiseamail a leigheas. Táirgeann téamh rialaithe agus brú feisteas crua, buan atá oiriúnach do shamplaí miotalacha a dteastaíonn ardfhriotaíocht chaitheamh orthu.
- Meaisíní Gléasta Fuar : Bain úsáid as roisíní curing teocht an tseomra nó comhdhúile eapocsa, a cheadaíonn ullmhú tapa gan strus teirmeach. Oiriúnach d'ábhair íogair nó íogair.
- Meaisíní Inlay Miotalagrafaíochta Uathoibríoch : Comhcheangail rialú teochta, cur i bhfeidhm brú, agus uaireanta cumais bhfolús. Cuir tréchur ard, cáilíocht chomhsheasmhach ar fáil, agus mion-idirghabháil oibreora.
Braitheann rogha an mheaisín ar an gcineál sampla, ar riachtanais tréchur, agus ar an leibhéal uathoibrithe atá ag teastáil. B’fhéidir gur fearr le saotharlanna beaga córais láimhe nó leath-uathoibríocha ar mhaithe le solúbthacht, agus baineann saotharlanna tionsclaíocha leas as meaisíní lán-uathoibrithe ar mhaithe le héifeachtúlacht agus in-atrialltacht.
Comparáid idir Cineálacha Meaisín Inlay Metallographic
| Cineál | Prionsabal Oibre | Ábhair Oiriúnacha | Trastomhas Mhúirín | Leibhéal Uathoibrithe | Buntáistí & Teorainneacha |
|---|---|---|---|---|---|
| Meaisín gléasta te | Roisín teasa-leasaithe timpeall an tsampla | Miotail, Cóimhiotail | φ25–50 mm | Lámhleabhar/Leath-Uathoibríoch | Friotaíocht chaitheamh ard; am próiseála níos faide |
| Meaisín Fuar Gléasta | Curing roisín ag teocht an tseomra | Miotail, Neamh-mhiotail | φ25–50 mm | Lámhleabhar/Leath-Uathoibríoch | Fast agus saor ó strus; cruas níos ísle |
| Meaisín Inlay Uathoibríoch | Teas uathoibrithe, brú, bhfolús | Cineálacha éagsúla samplaí | φ25–50 mm | Go hiomlán Uathoibríoch | Tréchur ard, cáilíocht chomhsheasmhach; costas níos airde |
Éabhlóid Teicneolaíochta agus Nuálaíochtaí
Tá forbairt na n-earraí inlay meiteagrafacha tar éis dul chun cinn ó bhrúnna láimhe simplí go córais uathoibrithe sofaisticiúla.
Forbairt Stairiúil
Rinneadh meaisíní luatha de láimh, rud a d'éiligh ar oibritheoirí samplaí a bhrú de láimh. Thug meaisíní leath-uathoibríoch isteach rialú teochta agus hiodrálach, ag feabhsú tréchur agus comhsheasmhachta.
Príomhbhearta Teicneolaíochta
Gné meaisíní nua-aimseartha:
- Rialú brú agus teochta uathoibríoch
- Gléasta le cúnamh folúis
- Comhéadain in-ríomhchláraithe le haghaidh cineálacha éagsúla samplaí
- Uathoibriú ard-thréchur
Córais Chliste agus Chomhtháite
Áiríonn meaisíní cliste anois taifeadadh próisis, cianfhaireachán, agus comhtháthú le córais faisnéise saotharlainne, ag teacht le treochtaí Tionscal 4.0.
Comparáid idir Giniúint Meaisín Inleagtha Metallographic
| Giniúint | Bliain Eisiúna | Modh Téamh | Raon Brú | Leibhéal Uathoibrithe | Tréchur Samplach (in aghaidh na huaire) |
|---|---|---|---|---|---|
| An Chéad Ghlúin | 1980í | Teas leictreach | Lámhleabhar | Lámhleabhar | 10–20 |
| An Dara Glúin | 2000í | Téamh teocht tairiseach | 10–50 MPa | Leath-Uathoibríoch | 30–50 |
| An Tríú Glúin | 2015 | Folús teocht chruinn | 50–100 MPa | Go hiomlán Uathoibríoch | 60–100 |
Anailís ar Stádas an Mhargaidh agus Treochtaí
Tá fás seasta ag teacht ar an margadh domhanda d’earraí inleagtha miotalagrafaíochta, á dtiomáint ag na tionscail feithicleach, aeraspáis, leictreonaice agus taighde.
Forbhreathnú ar an Margadh Domhanda
- Meiriceá Thuaidh agus an Eoraip: margaí aibí le caighdeáin arda
- Áise-Aigéan Ciúin: fás tapa in earnálacha leictreonaice, feithicleach, aeraspáis
Comórtas Tionscail
I measc na n-eochairdhifreálaithe tá uathoibriú, méid múnla, cruinneas teochta agus brú, agus gnéithe cliste.
Treochtaí agus Tiománaithe
- Uathoibriú agus gnéithe cliste
- Beachtas agus iontaofacht
- comhtháthú LIMS
- Saincheapadh do riachtanais a bhaineann go sonrach leis an tionscal
Cásanna Feidhmchláir agus Cás-Staidéir
Cuirtear meaisíní inleagtha metallografacha i bhfeidhm i dtionscail éagsúla:
- Feithicleach : páirteanna innill, giaranna, cóimhiotail; a cheangal ar friotaíocht caitheamh ard
- Aeraspáis : cóimhiotail ardteochta, comhdhúile; gléasta beacht ag teastáil
- Leictreonaic : PCB agus microcomponents; teastaíonn suiteáil fuar ar shamplaí íogaire
- Materials R&D : miotail agus comhdhúile éagsúla; atrialltachta ard agus tréchur
Cásanna Feidhmchláir agus Cineálacha Meaisín Molta
| Tionscal | Cineál Samplach | Riachtanais Gléasta | Múnla Meaisín Molta | Leibhéal Uathoibrithe |
|---|---|---|---|---|
| Feithicleach | Páirteanna miotalach | Friotaíocht chaitheamh ard | Meaisín Inlay Uathoibríoch A | Go hiomlán Uathoibríoch |
| Aeraspáis | Cóimhiotail ardteochta | Strus teirmeach íseal | Meaisín gléasta te B | Leath-Uathoibríoch |
| Leictreonaic | PCB/micrea-chomhpháirteanna | Teas íogair, íosta | Meaisín Fuar Gléasta C | Lámhleabhar/Leath-Uathoibríoch |
| Materials R&D | Miotail agus comhdhúile éagsúla | Beachtas, atrialltacht | Meaisín Inlay Uathoibríoch D | Go hiomlán Uathoibríoch |
Cás-Staidéar : Ghlac saotharlann aeraspáis meaisíní inleagtha lán-uathoibrithe i bhfolús, ag laghdú boilgeoga aeir agus feabhas a chur ar chaighdeán dromchla samplach, tríchur a mhéadú 80% agus comhsheasmhacht á chothabháil.
Treoir Oibriúcháin agus Cothabhála
Nósanna Imeachta Oibriúcháin
- Ullmhaigh samplaí, roghnaigh roisín / múnla
- Gléasta te, fuar nó uathoibríoch de réir cineál sampla
- Feistis a iniúchadh i ndiaidh an phróisis
Saincheisteanna Coitianta agus Fabhtcheartú
| Fadhb | Cúis | Réiteach |
|---|---|---|
| Boilgeoga aeir | Folús/meascadh lag | Bain úsáid as bhfolús; meascán roisín i gceart |
| Ní leigheastar roisín | Teocht/am mícheart | Fíoraigh socruithe; lean na treoirlínte roisín |
| Mí-ailíniú samplach | Socrúchán míchuí | Ailínigh an sampla go cúramach |
| Earráid meaisín | Saincheisteanna braiteora/leictreacha | Lean treoir an mhonaróra; a chalabrú go rialta |
Dea-Chleachtais Chothabhála
- Glanadh agus cigireacht rialta
- Calabrú braiteoirí
- Bealadh páirteanna gluaisteacha
- Nuashonruithe bogearraí le haghaidh córais uathoibrithe
Cúrsaí Sábháilteachta
- Úsáid PPE
- Láimhseáil roisíní go cúramach
- Lean teorainneacha brú/teochta
- Aeráil a chinntiú
Treoracha Forbartha don Todhchaí
- Uathoibriú Chliste : Brath earráide AI, rialú próiseas oiriúnaitheach, oibriú iargúlta
- Comhtháthú LIMS : inrianaitheacht, leas iomlán a bhaint as sonraí-tiomáinte
- Ardábhair agus Inbhuanaitheacht : roisíní cairdiúla don chomhshaol, ardfheidhmíochta
- Miniaturization agus Beachtas : éilíonn samplaí beaga íogair múnlaí cruinn agus rialú
- Impleachtaí Margaidh : beidh meaisíní lán-uathoibrithe, cliste agus atá freagrach don chomhshaol chun tosaigh
Tá an meaisín inlay metallografach d'fhorbair sé ó bhrúnna láimhe simplí go córais uathoibrithe sofaisticiúla, ag soláthar ullmhúchán samplach cobhsaí agus in-atáirgthe le haghaidh anailís mhiotalagrafaíochta. Leagann nuálaíochtaí teicneolaíochta, fás an mhargaidh, agus éagsúlacht feidhmchlár béim ar a ról ríthábhachtach in eolaíocht ábhar agus i rialú cáilíochta tionsclaíochta.
Geallann forbairtí amach anseo - uathoibriú, comhtháthú AI, ábhair inbhuanaithe, agus miniaturization beachtas éifeachtúlacht, comhsheasmhacht agus freagracht chomhshaoil. Maidir le saotharlanna agus úsáideoirí tionsclaíocha, tá roghnú, oibriú agus cothabháil meaisín cuí ríthábhachtach chun an fheidhmíocht a uasmhéadú.
Ní hamháin gur uirlisí iad tomhaltáin inleagtha mhiotalagrafaíochta chun samplaí a ullmhú ach cumasaíonn siad fionnachtain eolaíoch, dearbhú cáilíochta, agus nuálaíocht i dtaighde ábhar.
